Wykresy sił wewnętrznych - belki (metoda szybka) - I

W tym kursie nauczymy się rysować wykresy sił wewnętrznych i momentów gnących metodą punktów charakterystycznych.

Udostępnij:

Ostatnio kupiło: 5 osób

Czego się nauczysz?

  • Szybko i bezbłędnie rysować wykresy momentów gnących, sił tnących i normalnych dla belek.
  • Znakować wykresy momentów gnących, sił tnących i sił normalnych.
  • Rysować wykresy momentów gnących bez obliczania reakcji podporowych.
  • Sprawdzać swoje wyniki.

Program kursu

Rozwiń wszystko

Całkowity czas: 2:38:03

+ 1. Wstęp 0:00:59

W tym filmie omówię dokładnie różnicę pomiędzy siłami zewnętrznymi oraz siłami wewnętrznymi.

Wyjaśnię Wam co to są siły bierne i siły czynne.

Pokażę również jak za pomocą myślowego przekroju będziemy szukać wartości momentów gnących i sił wewnętrznych na belce.

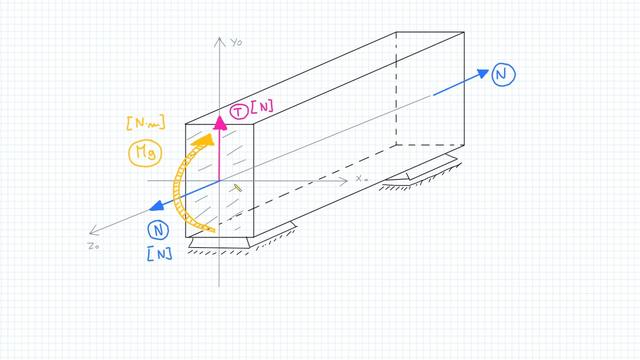

Omówię rodzaje sił wewnętrznych jakie występują w przekroju belki.

Graficznie pokaże Wam lokalizację sił wewnętrznych i momentu gnącego w trójwymiarowym przekroju belki.

Wyjaśnię odniesienie lokalizacji siła wewnętrznych i momentów gnących w odniesieniu do płaszczyzny przekroju oraz osi głównych centralnych.

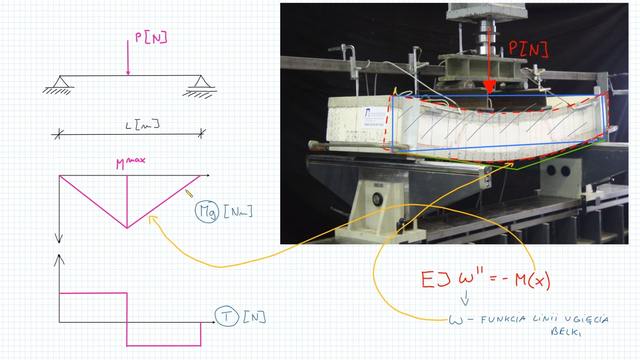

W tym filmie wyjaśnię Wam czego obrazem dla belki jest jej wykres momentów gnących.

Na zdjęciach pokażę Wam przykłady rzeczywiste potwierdzające interpretacje znaczenia wykresu momentów gnących.

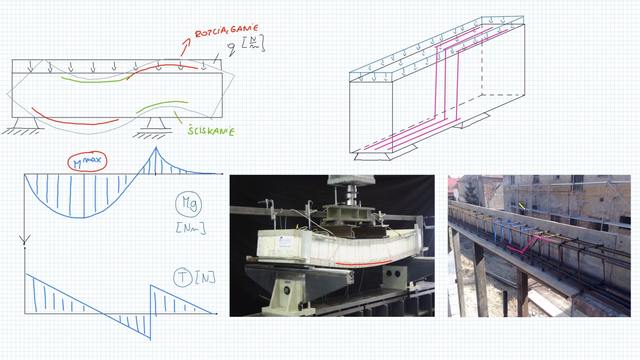

W tym filmie wyjaśnię Wam jakie zastosowanie w budownictwie oraz dziedzinach życia mają wykresy sił wewnętrznych.

Na zdjęciach pokażę Wam przykłady rzeczywiste potwierdzające praktyczne zastosowania wykresów momentów gnących i sił tnących.

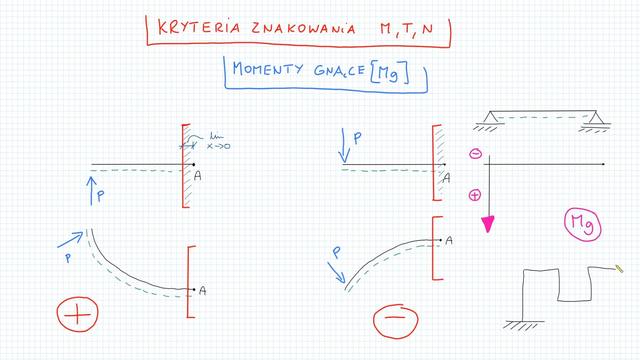

W tym filmie omówię szczegółowo obowiązujące kryteria znakowania wykresów momentów gnących, sił tnących i sił normalnych.

Wyjaśnię pojęcie i zasady stosowania włókien spodnich (włókien uprzywilejowanych) do znakowania wykresów momentów gnących.

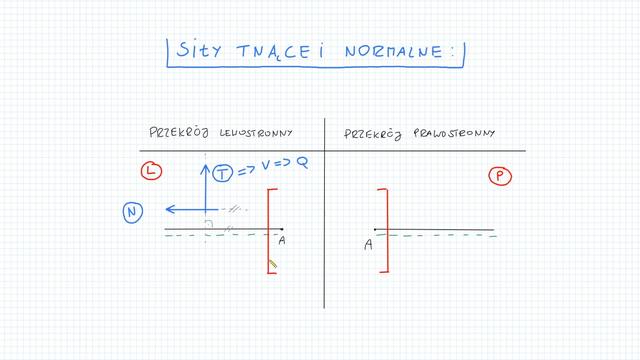

Pokażę jak w zależności od strony przekroju ustalić znakowanie sił tnących i normalnych.

Wytłumaczę jak właściwie wykonywać wykresy graficzne momentów gnących przy zastosowaniu kryterium włókien spodnich.

W tym filmie przejdę do przykładu obliczeniowego. Zacznę od zaznaczenia na belce punktów charakterystycznych oraz od przyjęcia włókien spodnich (włókien uprzywilejowanych) służących do znakowania wykresów momentów gnących.

Następnie zaznaczę na belce punkty charakterystyczne. Korzystając z kryteriów znakowania sił tnących zacznę od narysowania wykresu sił tnących bez konieczności wykonywania obliczeń.

Następnie w każdym z punktów charakterystycznych wyznaczę wartość momentu gnącego bez wyznaczania funkcji sił wewnętrznych oraz sporządzę wykres momentów gnących.

Po narysowaniu wykresów pokaże Wam jak patrząc na wykresy i na belkę sprawdzić poprawność swojego rozwiązania

W tym filmie przejdę do kolejnego przykładu obliczeniowego. Zacznę od zaznaczenia na belce punktów charakterystycznych oraz od przyjęcia włókien spodnich (włókien uprzywilejowanych) służących do znakowania wykresów momentów gnących.

Następnie zaznaczę na belce punkty charakterystyczne. Korzystając z kryteriów znakowania sił tnących zacznę od narysowania wykresu sił tnących bez konieczności wykonywania obliczeń.

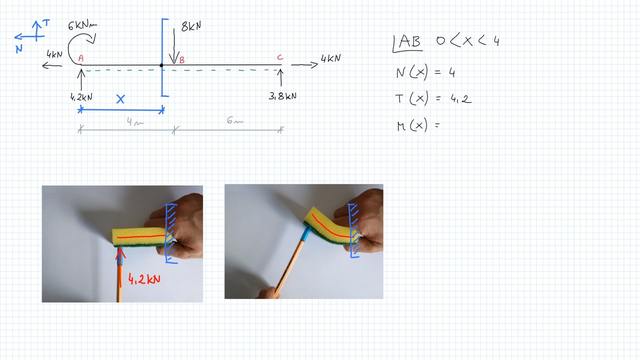

Na przykładzie gąbki do mycia naczyń pokaże Wam jak w prosty sposób ustalić czy włókna spodnie (włókna uprzywilejowane) są rozciągane czy ściskane.

Następnie w każdym z punktów charakterystycznych wyznaczę wartość momentu gnącego bez wyznaczania funkcji sił wewnętrznych oraz sporządzę wykres momentów gnących.

Po narysowaniu wykresów pokaże Wam jak patrząc na wykresy i na belkę sprawdzić poprawność swojego rozwiązania

W tym filmie przejdę do kolejnego przykładu obliczeniowego. Tym razem będzie do belka wspornikowa. Zacznę od zaznaczenia na belce punktów charakterystycznych oraz od przyjęcia włókien spodnich (włókien uprzywilejowanych) służących do znakowania wykresów momentów gnących.

Następnie zaznaczę na belce punkty charakterystyczne. Korzystając z kryteriów znakowania sił tnących zacznę od narysowania wykresu sił tnących bez konieczności wykonywania obliczeń.

Na przykładzie gąbki do mycia naczyń pokaże Wam jak w prosty sposób ustalić czy włókna spodnie (włókna uprzywilejowane) są rozciągane czy ściskane.

Następnie w każdym z punktów charakterystycznych wyznaczę wartość momentu gnącego bez wyznaczania funkcji sił wewnętrznych oraz sporządzę wykres momentów gnących.

Po narysowaniu wykresów pokaże Wam jak patrząc na wykresy i na belkę sprawdzić poprawność swojego rozwiązania

W tym filmie przejdę do kolejnego przykładu obliczeniowego.Tym razem będzie do belka oparta na teleskopie (łyżwie) oraz podporze przegubowo przesuwnej. Zacznę od zaznaczenia na belce punktów charakterystycznych oraz od przyjęcia włókien spodnich (włókien uprzywilejowanych) służących do znakowania wykresów momentów gnących.

Następnie zaznaczę na belce punkty charakterystyczne. Korzystając z kryteriów znakowania sił tnących zacznę od narysowania wykresu sił tnących bez konieczności wykonywania obliczeń.

Na przykładzie gąbki do mycia naczyń pokaże Wam jak w prosty sposób ustalić czy włókna spodnie (włókna uprzywilejowane) są rozciągane czy ściskane.

Następnie w każdym z punktów charakterystycznych wyznaczę wartość momentu gnącego bez wyznaczania funkcji sił wewnętrznych oraz sporządzę wykres momentów gnących.

Po narysowaniu wykresów pokaże Wam jak patrząc na wykresy i na belkę sprawdzić poprawność swojego rozwiązania

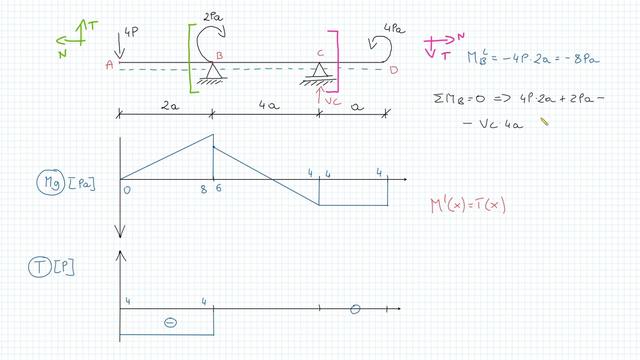

W tym filmie przejdę do kolejnego przykładu obliczeniowego. Tym razem pokaże Wam jak obliczyć reakcje w belce na symbolach bez niekonieczności liczenia reakcji podporowych. Wytłumaczę w jakich belkach da się obliczyć i narysować wykresy momentów gnących bez obliczania reakcji podporowych.

Zacznę standardowo od zaznaczenia na belce punktów charakterystycznych oraz od przyjęcia włókien spodnich (włókien uprzywilejowanych) służących do znakowania wykresów momentów gnących.

Tym razem na początek narysuje wykres momentów gnących. Pokaże Wam kilka sprawdzonych sposobów jak szybko i bez zbędnych obliczeń ustalić wartość momentu gnącego w punkcie charakterystycznym na belce.

W tym filmie przejdę do kolejnego przykładu obliczeniowego. Pokaże Wam jak obliczyć reakcje w belce na symbolach bez niekonieczności liczenia reakcji podporowych. Wytłumaczę w jakich belkach da się obliczyć i narysować wykresy momentów gnących bez obliczania reakcji podporowych.

Zacznę standardowo od zaznaczenia na belce punktów charakterystycznych oraz od przyjęcia włókien spodnich (włókien uprzywilejowanych) służących do znakowania wykresów momentów gnących.

Tym razem na początek narysuje wykres momentów gnących. Pokaże Wam kilka sprawdzonych sposobów jak szybko i bez zbędnych obliczeń ustalić wartość momentu gnącego w punkcie charakterystycznym na belce.

Wymagania

  • Opanowane zagadnienia z kursu Reakcje w Belkach - I
  • Matematyka na poziomie 2 klasy szkoły średniej.
  • Gąbka do mycia naczyń oraz kalkulator naukowy.
  • Chęci, pozytywne nastawienie i trochę zaangażowania :)

Opis kursu

Jest to pierwszy poziom kursu, w którym nauczę Was rysowania wykresów sił wewnętrznych i momentów gnących metodą punktów charakterystycznych (metoda uproszczona). Jest to metoda, która praktycznie bez żadnych obliczeń pozwoli Wam szybko i bezbłędnie rysować wykresy sił wewnętrznych i momentów gnących. W tej części kursu nauczymy się rysować wykresy sił wewnętrznych w belkach.

Cały kurs składa się z 11 filmów. W pierwszej części kursu wytłumaczę Wam co to są wykresy momentów gnących, sił tnących i sił normalnych oraz jaka jest ich znaczenie w ogólnie pojętych branżach technicznych.

Pokażę przykłady z życia jakie jest zastosowanie wykresów sił wewnętrznych w otaczającej nas rzeczywistości a w szczególności w budownictwie ogólnym.

Szczegółowo omówię kryteria znakowania wykresów momentów gnących, sił tnących i sił normalnych.

Następnie krok po kroku będę rozwiązywał przykłady belek tak aby każdy etap zadania był dla Was w pełni jasny i zrozumiały

Nauczę Was sposobów na rysowanie wykresów momentów gnący bez obliczania reakcji podporowych.

Nauczę Was jak interpretować uzyskane wyniki na wykresach momentów gnących, sił tnących i sił normalnych co pozwoli Wam kontrolować uzyskane wyniki.

O autorze kursu
