Reakcje podporowe w belkach - III

Trzeci poziom kursu obliczania reakcji podporowych w belkach. Omówimy: obciążenia trójkątne i trapezowe, podpory pod kątem, belki złożone, teleskopy i "łyżwy".

Udostępnij:

Ostatnio kupiła: 1 osoba

Czego się nauczysz?

  • Zastępować obciążenia trójkątne i trapezowe wypadkową siłą ciężkości.
  • Obliczać reakcje podporowe w belkach podpartych na teleskopie (łyżwie).
  • Obliczać siły w prętach i cięgnach (belka podwieszona).
  • Uwzględniać obciążenie działające na belkę za pośrednictwem linki na bloczku.
  • Obliczać reakcje podporowe w belkach złożonych połączonych przegubami i teleskopem pod kątem.
  • Rozkładać reakcje na składowe w podporach usytuowanych pod kątem.

Program kursu

Rozwiń wszystko

Całkowity czas: 3:03:23

+ 1. Wstęp 0:01:31

W tym filmie pokaże Wam przykłady z życia obciążeń trójkątnego i trapezowego.

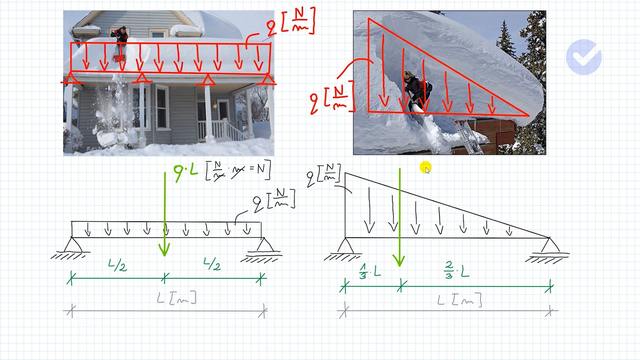

Omówię, w jaki sposób zastąpić obciążenie ciągłe nierównomiernie rozłożone - trójkątne i trapezowe wypadkową siłą ciężkości.

Pokażę jak właściwie ustalić lokalizację wypadkowej siły ciężkości pochodzącej od tego typu obciążeń.

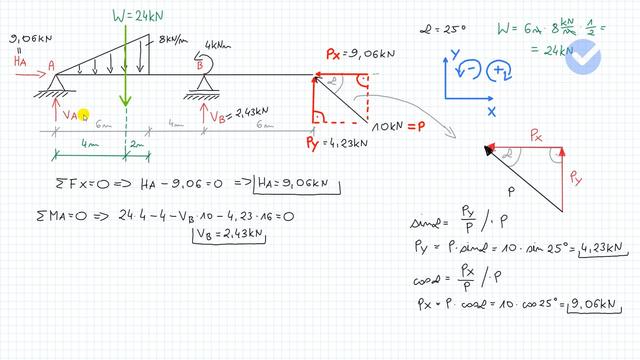

W tym filmie rozwiążemy belkę swobodnie podpartą obciążoną obciążeniem trójkątnym i siłą działającą pod kątem.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami.

Następnie pokażę, w jaki sposób zastąpić obciążenie trójkątne wypadkową siłą ciężkości. Dokonam rozkładu siły działającej pod kątem na odpowiednie składowe.

Wykorzystując równania równowagi, obliczę sumy rzutów sił na poszczególne osie układu współrzędnych oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki.

Na koniec pokażę, w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

W tym filmie rozwiążemy belkę swobodnie podpartą obciążoną obciążeniem trapezowym i ciągłym równomiernie rozłożonym.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami.

Następnie pokażę, w jaki sposób zastąpić obciążenie trapezowe wypadkową siłą ciężkości. Podzielę obciążenie trapezowe na obciążenie trójkątne i ciągłe równomiernie rozłożone. Następnie wyznaczę wypadkowe siły ciężkości osobno dla każdego z tych obciążeń.

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych, oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki.

Na koniec pokażę, w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

W tym filmie rozwiążemy belkę swobodnie podpartą obciążoną obciążeniem ciągłym równomiernie rozłożonym oraz podartą na podporze usytuowanej pod kątem do podłoża.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami.

Następnie pokażę, w jaki sposób wykorzystując właściwości funkcji trygonometrycznych w trójkącie prostokątnym rozłożyć reakcję działająca pod kątem do podłoża na poszczególne składowe równoległe do osi układu współrzędnych.

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych, oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki.

Na koniec pokażę, w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

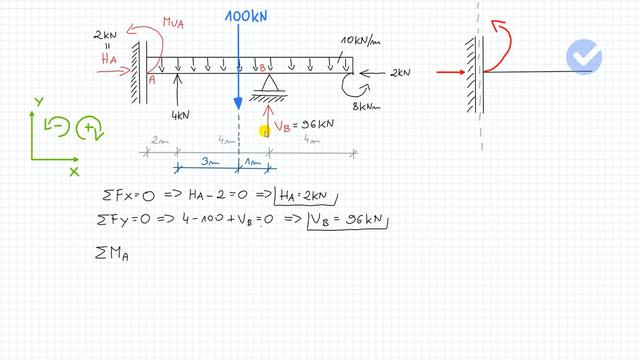

W tym filmie rozwiążemy belkę swobodnie podpartą obciążoną obciążeniem ciągłym równomiernie rozłożonym oraz podartą na podporze teleskopowej inaczej nazywanej łyżwą.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami.

Pokażę jak zastąpić podporę teleskopową (łyżwę) odpowiednimi dla niej reakcjami

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki.

Na koniec pokażę w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

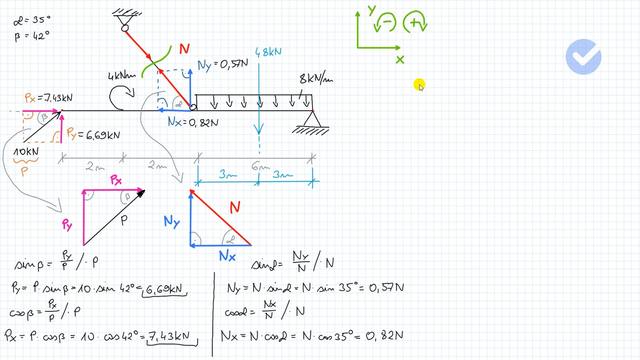

W tym filmie rozwiążemy belkę swobodnie podpartą obciążoną obciążeniem ciągłym równomiernie rozłożonym oraz siłą pod kątem. Belka jest zawieszona na cięgnie (pręcie).

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami oraz od przecięcia cięgna (pręta) płaszczyzną i zaznaczenia szukanej siły osiowej.

Przy okazji wyjaśnię kiedy element statyczny możemy nazywać prętem.

Następnie pokażę, w jaki sposób wykorzystując właściwości funkcji trygonometrycznych w trójkącie prostokątnym rozłożyć siłę osiową działająca w cięgnie oraz siłę obciążającą belkę pod kątem na odpowiednie składowe.

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych, oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki oraz obliczę siłę w cięgnie, na którym zawieszona jest belka.

Na koniec pokażę, w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

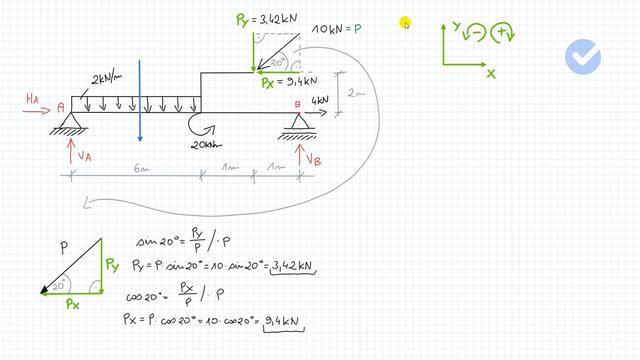

W tym filmie rozwiążemy belkę swobodnie podpartą obciążoną siłą pod kątem umieszczoną na wysięgniku oraz obciążeniem ciągłym równomiernie rozłożonym.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami oraz od zastąpienia obciążenia ciągłego równomiernie rozłożonego wypadkową siłą ciężkości.

Następnie pokażę, w jaki sposób wykorzystując właściwości funkcji trygonometrycznych w trójkącie prostokątnym rozłożyć siłę obciążającą belkę pod kątem na odpowiednie składowe.

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych, oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki.

Na koniec pokażę w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

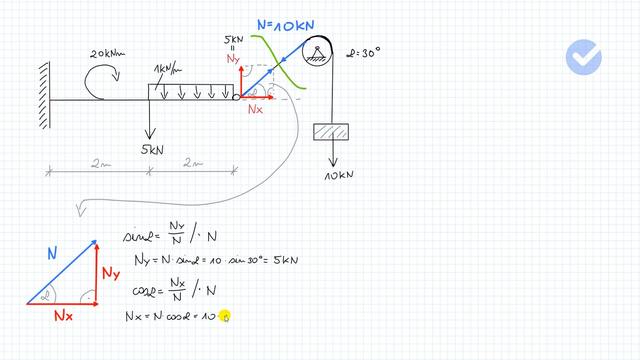

W tym filmie rozwiążemy belkę wspornikową obciążoną ciężarem zawieszonym na lince przypiętej przegubowo do belki przechodzącej przez bloczek.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami oraz od przecięcia linki płaszczyzną i zaznaczenia siły osiowej w lince równej sile, jaką wywiera ciężarek.

Przy okazji wyjaśnię kiedy element statyczny możemy nazywać prętem (linką).

Następnie pokażę, w jaki sposób wykorzystując właściwości funkcji trygonometrycznych w trójkącie prostokątnym rozłożyć siłę osiową działająca w lince.

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych, oraz sumy momentów w punktach podarcia. Z powyższych równań wyznaczę wartości reakcji podporowych.

Na koniec pokażę w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

W tym filmie rozwiążemy belkę złożoną obciążona siłą pod kątem, momentem skupionym oraz obciążeniem ciągłym równomiernie rozłożonym. Belka składa sie z belek prostych połączonych ze sobą przegubami i teleskopem usytuowanym pod kątem.

Zacznę od zastąpienia podpór odpowiednimi dla nich reakcjami. Następnie podzielę belkę złożoną na belki proste i ustalę kolejność liczenia poszczególnych reakcji podporowych.

Następnie pokażę w jaki sposób dokonać rozkładu reakcji pod kątem działającej w teleskopie na odpowiednie składowe.

Wykorzystując równania równowagi obliczę sumy rzutów sił na poszczególne osie układu współrzędnych oraz sumy momentów w punktach podarcia dla poszczególnych belek prostych. Z powyższych równań wyznaczę wartości reakcji podporowych w każdej z podpór naszej belki belki złożonej.

Na koniec pokażę w jaki sposób sprawdzić wartości obliczonych reakcji podporowych.

Wymagania

  • Opanowane zagadnienia z kursu Reakcje w belkach - poziom I i poziom II
  • Matematyka na poziomie 2 klasy szkoły średniej.
  • Chęci, pozytywne nastawienie i trochę zaangażowania :)

Opis kursu

Jest to trzeci poziom kursu obliczania reakcji podporowych w belkach. W tym kursie zajmę się najtrudniejszymi przykładami belek swobodnie podpartych i belek złożonych.

Cały kurs składa się z 9 filmów. Celem kursu jest nauczyć Was jak obliczać reakcje podporowe w trudnych przykładach belek.

W pierwszym odcinku kursu wyjaśnię Wam jak zastępować obciążenia trójkątne i trapezowe wypadkową siłą ciężkości. Pokaże, jak wyglądają przykłady z życia obciążeń trójkątnych i trapezowych na belkach.

Rozwiąże przykład belki obciążonej obciążeniem trójkątnym (nierównomiernie rozłożonym) oraz siłą działająca pod kątem. Pokażę, w jaki sposób rozłożyć siłę pod kątem na poszczególne składowe.

W kolejnym odcinku kursu rozwiąże przykład belki obciążonej obciążeniem trapezowym oraz wykonam sprawdzenie uzyskanych wyników.

Wytłumaczę, w jaki sposób rozwiązywać belki, w których podpory są usytuowane pod kątem do podłoża. Pokażę jak rozłożyć reakcję w podporze pod kątem na poszczególne składowe.

W kolejnym przykładzie rozwiąże belkę opartą na podporze teleskopowej (łyżwie). Pokażę również jak rozwiązać belkę zawieszoną na pręcie (cięgnie). Nauczę Was jak wyznaczyć wartość siły osiowej w pręcie lub cięgnie.

Rozwiąże belkę z obciążeniem umieszczonym na wysięgniku (na ramieniu). Pokażę również jak rozwiązać belkę obciążoną ciężarkiem zawieszonym na lince przechodzącej przez bloczek.

W ostatnim filmie rozwiążę belkę złożoną, składającą się z kilku belek połączonych ze sobą przegubami i teleskopem usytuowanym pod kątem. Będzie to przykład zadania o najwyższym stopniu trudności w całym kursie
