Prawa Kirchhoffa - metoda oczkowa

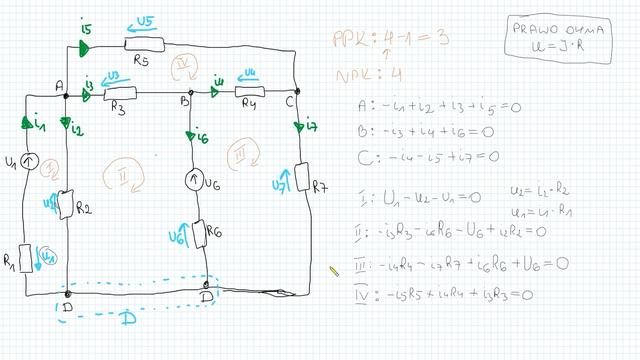

Stwierdzenie obwód elektryczny stało się tak powszechne, że mało kto pamięta, że nie wszyscy mogą je rozumieć. Dlatego też w tej części kursu zaczynamy od wyjaśnienia każdego elementu obwodu elektrycznego, w tym węzłów, gałęzi i oczek.

Poznajemy prądowe prawo Kirchhoffa oraz napięciowe prawo Kirchhoffa, a także wyznaczamy na ich podstawie równania.

Omówiony przykład daje możliwość zmierzenia się z metodą oczkową oraz prawami Kirchhoffa na najłatwiejszym poziomie.

Zachęcam do zatrzymania filmu i próbie samodzielnego wyznaczenia równań.

Skoro umiemy już wyznaczyć równania wykorzystując metodę oczkową oraz prawa Kirchhoffa, to należy wykorzystać te umiejętności w konkretnym zadaniu.

Elementy na omówionym przykładzie posiadają wartości liczbowe, co pozwala na obliczenie wartości poszukiwanego prądu.

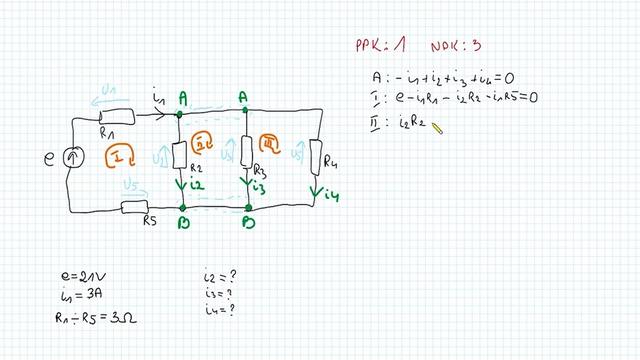

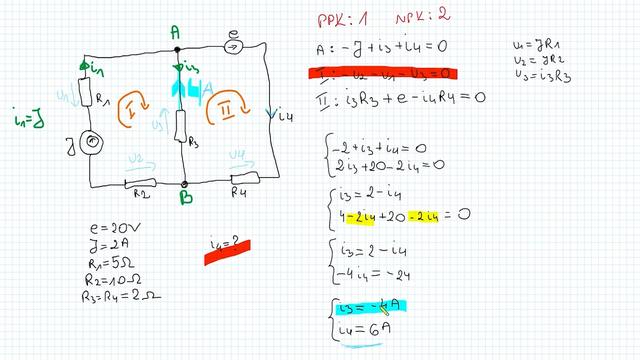

Kolejny przykład wykorzystujący prądowe i napięciowe prawa Kirchhoffa oraz metodę oczkową do znalezienia wartości prądu i4.

Nauczyliśmy się już znajdować jeden prąd, możemy zatem spróbować znaleźć wszystkie prądy w układzie. Zauważmy, że jeden z nich, jest już podany!
