Soldis PROJEKTANT - linia wpływu belek

W tym kursie nauczę Was obliczać linie wpływu sił wewnętrznych w belkach za pomocą programu Soldis PROJEKTANT

Udostępnij:

Autor:Tomasz Meller

᛫

Ostatnio kupiła: 1 osoba

Czego się nauczysz?

Obliczać linie wpływu sił wewnętrznych belek prostych i przegubowych przy użyciu programu Soldis PROJEKTANT
Naczysz się generować wykresy linii wpływu
Poznasz metodę komputerowej weryfikacji wyników ręcznych obliczeń linii wpływu sił wewnętrznych
Rozwiniesz wiedzę i umiejętności na temat obsługi programu Soldis PROJEKTANT

Program kursu

Rozwiń wszystko

Całkowity czas: 0:36:49

+ 1. Wstęp 0:01:34

+ 2. Wybór wersji programu oraz procedura jego uruchomienia 0:01:46

W tym filmie powiem jaką wersję programu należy pobrać. Następnie omówię procedurę uruchomienia programu Soldis PROJEKTANT. Przedstawie Wam jaki moduł programu należy wybrać do prowadzenia obliczeń linii wpływu.

+ 3. Przykład nr 1 0:05:43

W pierwszym przykładzie kursu skupimy się na obliczaniu linii wpływu sił wewnętrznych belki prostej za pomocą programu Soldis PROJEKTANT.

Na początku przystąpimy do zamodelowania schematu statycznego belki.

Następnie przejdziemy do wykonania obliczeń wartości oraz wygenerowania wykresów linii wpływu sił wewnętrznych normalnych, tnących i momentów zginajacych w analizowanych przekrojach belki.

+ 4. Przykład nr 2 0:04:52

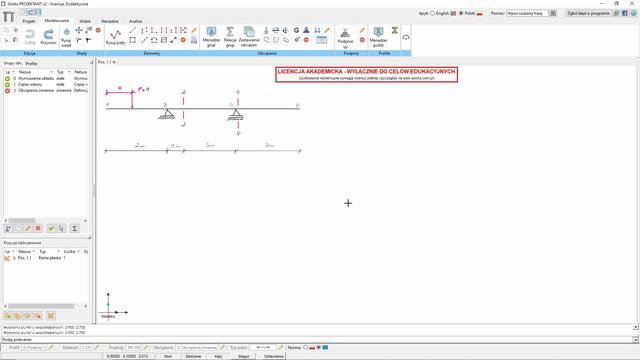

W kolejnym przykładzie kursu skoncentrujemy się na wyznaczaniu linii wpływu sił wewnętrznych w belce prostej z wspornikami.

Na początku rozpoczniemy od zamodelowania statycznego schematu belki.

Następnie przejdziemy do wykonywania obliczeń oraz generowania wykresów przedstawiających linie wpływu sił wewnętrznych takich jak siły siły tnące i momenty zginające w analizowanych przekrojach belki.

+ 5. Przykład nr 3 0:03:59

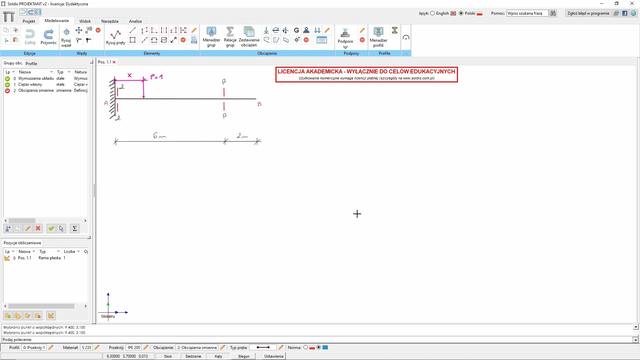

W tym filmie wyznaczymy liniie wpływu sił wewnętrznych dla belki wspornikowej.

W pierwszym kroku zamodelujemy schemat statyczny belki.

Następnie przeprowadzimy obliczenia oraz stworzymy wykresy, które przedstawią linie wpływu sił wewnętrznych, w różnych analizowanych przekrojach tej belki.

+ 6. Przykład nr 4 0:04:36

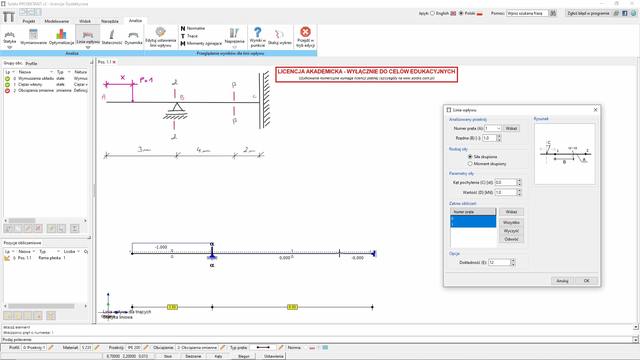

W kolejnym przykładzie kursu skoncentrujemy się na analizie linii wpływu sił wewnętrznych w belce z utwierdzeniem ślizgowym (łyżwą).

Na początku przystąpimy do modelowania schematu statycznego belki.

Następnie przeprowadzimy obliczenia i wygenerujemy wykresy linii wpływu sił wewnętrznych w analizowanych przekrojach belki.

+ 7. Przykład nr 5 0:04:35

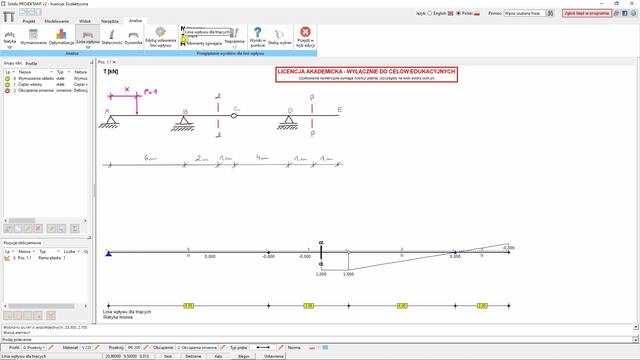

W następnym odcinku kursu wykonamy obliczenia linii wpływu w belce złożonej (przegubowej).

Rozpoczniemy od zamodelowania schematu statycznego belki.

Kolejno przejdziemy do przeprowadzenia obliczeń i wygenerowania wykresy linii wpływu sił wewnętrznych w analizowanej belce zgodnie z załączonym rysunkiem.

+ 8. Przykład nr 6 0:04:39

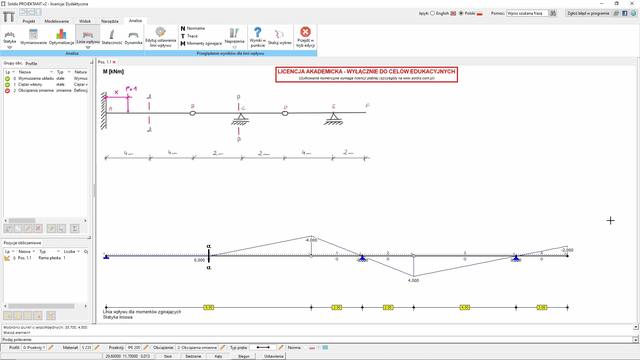

W tym filmie wykonamy obliczenia linii wpływu sił wewnętrznych w belce przegubowej.

W pierwszyk kroku zamodelujemy schemat statyczny belki.

Następnie przeprowadzimy obliczenia i wygenerujemy wykresy linii wpływu sił tnących i momentów zginających w analizowanych przekrojach belki.

+ 9. Przykład nr 7 0:05:05

W ostatnim odcinku kursu wykonamy obliczenia linii wpływu dla najbardziej skomplikowanego przykładu.

W pierwszym kroku zamodelujemy schemat statyczny belki przegubowej z utwierdzeniem ślizgowym (łyżwą).

Kolejno przejdziemy do przeprowadzenia obliczeń i wygenerowania wykresów linii wpływu sił tnących i momentów zginających w analizowanych przekrojach belki.

Wymagania

Podstawowa znajomość obsługi komputera
Opanowane zagadnienia z kursu „Soldis PROJEKTANT - reakcje podporowe i siły wewnętrzne w belkach”.

Opis kursu

W tym kursie online nauczę Was używać programu Soldis Projektant do wykonania obliczeń linii wpływu sił wewnętrznych w belkach.

Na wstępie kursu przedstawię procedurę uruchomienia odpowiedniego modułu programu. Kolejno przystąpimy do wykonania obliczeń liinii wpływu dla kilku przykładów belek prostych i przegubowych o zróżnicowanym poziomie trudności.

Pokaże Wam, jak modelować schemat statyczny każdej z belek, abyście mieli pełny obraz analizowanych przypadków.

Po wykonaniu wszystkich niezbędnych czynności przejdziemy zdefiniowania lokalizacji analizowanego przekroju oraz ustawienia parametrów linii wpływu dla poszczególnych przykładów. Następnie przystąpimy do wykonania obliczeń wartości oraz wygenerowania wykresów linii wpływu sił wewnętrznych normalnych, tnących i momentów zginajacych w poszczególnych przekrojach belki.

Dzięki temu kursowi zdobędziecie praktyczne umiejętności weryfikacji wyników obliczeń ręcznych linii wpływu. Przy użyciu programu, możecie prowadzić samodzielną i biężącą kontrole wyników.

Nie traćcie czasu! Dołączcie do kursu i zdobądźcie nowe umiejętności w obszarze obliczania linii wpływu za pomocą programu Soldis PROJEKTANT.
