AutoCAD w budownictwie i architekturze - IV

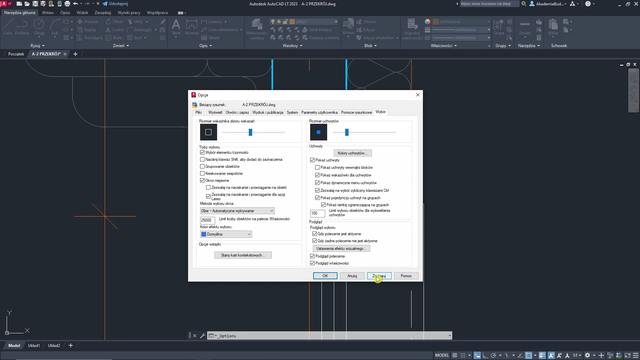

W tym filmie pokażę, jak zmienić rozmiar wskaźnika zbioru wskazań oraz krzyża nitkowego.

Najpierw przejdziemy do ikony AutoCAD-a w lewym górnym narożniku programu i uruchomimy jego opcje. Kolejno w nowo otwartym oknie zakładce "Wybór" zwiększymy rozmiar wskaźnika zbioru wskazań.

Następnie zajmiemy się zwiększeniem rozmiaru krzyża nitkowego, używając komendy "Cursorsize". Określimy odpowiednie parametry kursora, aby dostosować jego rozmiar.

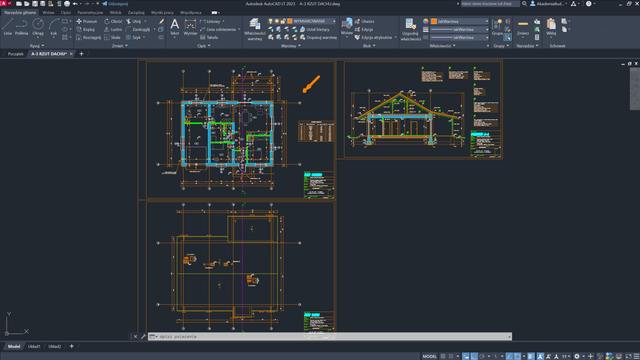

W tym filmie zajmiemy się tworzeniem nowego arkusza rysunkowego oraz tabliczki rysunkowej.

Wykorzystamy do tego szablon oraz tabliczkę umieszczoną na planie parteru, kopiując ją do pustego miejsca w obszarze modelowania. Następnie zmienimy tytuł rysunku oraz jego numer.

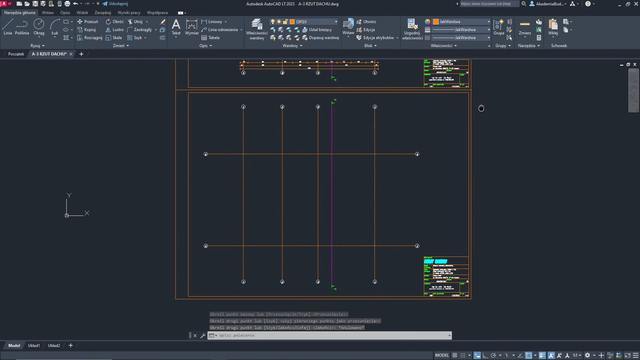

W tym filmie zajmiemy się rysowaniem osi konstrukcyjnych oraz płaszczyzny przekroju poprzecznego na rzucie dachu.

W pierwszym kroku wyznaczymy osie konstrukcyjne oraz wprowadzimy oznaczenia przekroju wraz z linią pomocniczą. Następnie, korzystając z funkcji "Kopiuj", powielimy zaznaczone elementy w odniesieniu do charakterystycznych punktów na arkuszach rysunków

W tym filmie zajmiemy się narysowaniem obrysu zewnętrznego budynku, znajdującego się pod rzutem dachu.

Najpierw skorzystamy z funkcji "Prostokąt", aby narysować ten element względem punktów przecięcia osi konstrukcyjnych. Następnie, za pomocą funkcji "Odsuń", przesuniemy narysowany prostokąt na określoną odległość, aby reprezentował zewnętrzną krawędź budynku, a oryginalny prostokąt usuniemy.

Na zakończenie zmienimy rodzaj linii z ciągłej na przerywaną, jednocześnie definiując skalę rodzaju linii.

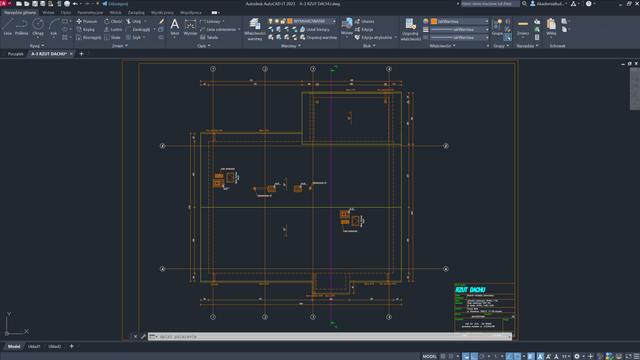

W tym filmie zajmiemy się rysowaniem rzutu połaci dachu.

Najpierw skopiujemy zewnętrzny obrys schodów i tarasu z rzutu parteru na rzut dachu, używając charakterystycznego punktu odniesienia, aby dokładnie określić przebieg połaci dachu.

Następnie utworzymy nową warstwę o nazwie "Połać dachu" nadając jej odpowiednie parametry. Kolejno, za pomocą funkcji "Odsuń" i "Uzgodnij właściwości", narysujemy przebieg okapu dachu.

Po narysowaniu połaci dachu dodamy opis, który określi kierunek i kąt nachylenia połaci dachowej budynku.

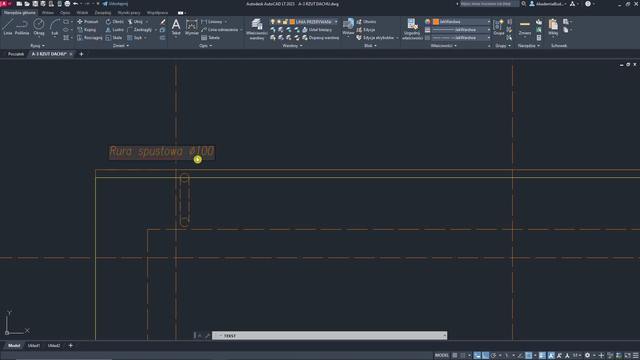

W tym filmie przystąpimy do narysowania rynnien i rur spustowych na rzucie dachu.

Zaczniemy od kreślenia rynny Φ135 przy okapach podłużnych połaci dachowych. Następnie, używając polecenia "Okrąg", narysujemy rury spustowe Φ100. Ich przebieg pod okapem dachu zaznaczymy linią przerywaną. Aby precyzyjnie określić położenie rur spustowych na rzucie dachu, skopiujemy pomocnicze elementy budowlane z rysunku rzutu parteru.

Na koniec dodamy opisy definiujące narysowane elementy orynnowania dachu.

W tym filmie przestąpimy do narysowania kominów na rzucie dachu.

Do tego celu wykorzystamy kominy narysowane na rzucie parteru. Za pomocą funkcji "Kopiuj" i i charakterystycznego punktu przecięcia się osi konstrukcyjnych skopiujemy je na rysunek rzutu dachu. Kolejno zajmiemy się kreśleniem ocieplenia i przykrycia przewodów kominowych.

Na koniec poszczególnym narysowanym elementom nadamy odpowiednie parametry linii.

W tym filmie zajmiemy się narysowaniem odpowietrzenia kanalizacji sanitarnej na rzucie dachu.

W pierwszym kroku przystąpimy do odszukania pionów kanalizacyjnych  znajdujących się w łazience i WC. Następnie, używając funkcji "Kopiuj" oraz charakterystycznego punktu przecięcia się osi konstrukcyjnych, przeniesiemy te elementy na rzut dachu.

W przypadku kolizji pionu kanalizacyjnego z kominem powyżej połaci dachu, zmodyfikujemy jego przebieg. W miejscach, gdzie piony kanalizacyjne przechodzą przez płaszczyznę dachu, narysujemy symboliczne oznaczenia odpowietrzenia kanalizacji sanitarnej.

Na końcu dodamy opisy, które zdefiniują te elementy na rzucie dachu.

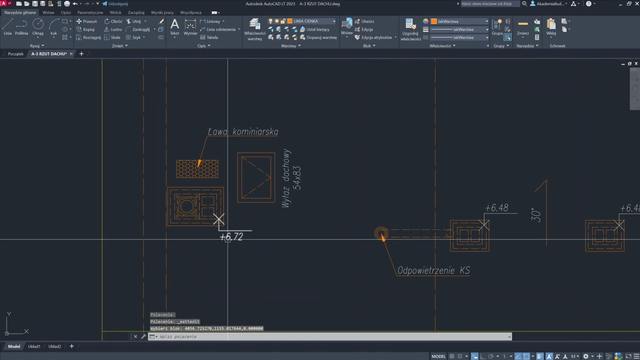

W tym filmie przystąpimy do narysowania wyłazów dachowych i ław kominiarskich.

Rozpoczniemy od wykreślenia wyłazu znajdującego się w połaci dachu nachylonej pod określonym kątem. Zwrócę Wam uwagę na co trzeba uważać przy rysowaniu tego typu elementów na rzutach poziomych. Do narysowania jego geometrii użyjemy polecenia "Prostokąt".

Następnie zajmiemy się kreśleniem ławy kominiarskiej przy kominach dymowych. Narysowanym elementom nadamy kreskowanie typu "Honey".

Na koniec opiszemy wyłazy dachowe oraz ławy kominiarskie zlokalizowane na dachu.

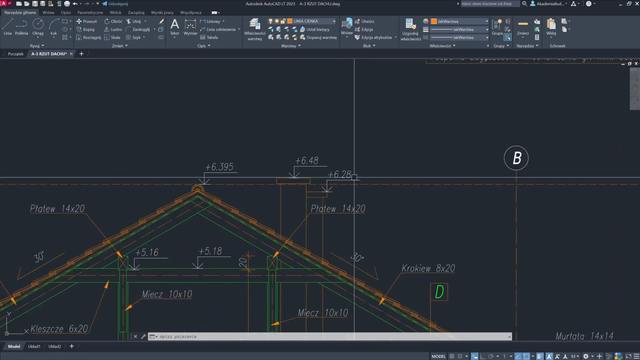

W tym filmie przystąpimy do określenia rzędnych wysokościowych na rzucie dachu, a dokładniej mówiąc rzędnych korony kominów.

Do tego celu użyjemy oznaczenia narysowanego na rzucie parteru. Przy użyciu funkcji "Kopiuj" rzędną przeniesiemy na elementy budowlane zlokalizowane na rzucie połaci dachowych.

Następnie na podstwie przekroju poprzecznego budynku określimy wartości rzędnych wysokościowych przekrycia kominów dymowych oraz wentylacyjnych.

W tym filmie w celu poprawy szczegółowości rysunku rzutu dachu narysujemy obrys schodów zewnętrznych i tarasu znajdujących się pod połacią dachu.

Za pomocą funkcji "Kopiuj" i punktu charakterystycznego przecięcia się osi konstrukcyjnych budynku przeniesiemy te elementy budynku na rzut połaci dachowych.

Następnie rodzaj linii skopiownaych elementów zmienimy z linii ciągłej na linię przerywaną w związku z tym, że znajdują się pod połacią dachu.

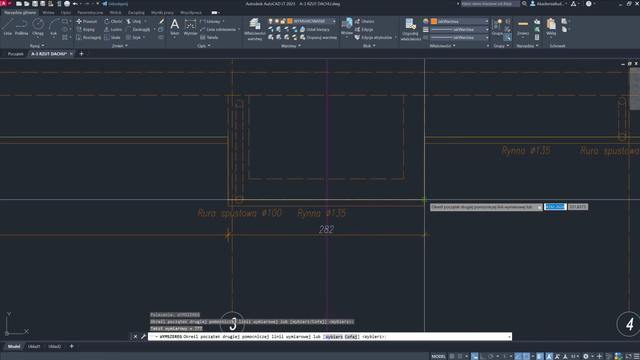

W tym filmie przystąpimy do wymiarowania rysunku rzutu dachu jednorodzinnego budynku mieszkalnego.

W pierwszym kroku dokonamy wskazania bieżącej warstwy adekwatnej do definiowanych elementów o nazwie "Wymiarowanie".

Następnie, używając stylu PAB 1-50 [cm], który został opracowany w II części kursu online AutoCAD z zakresu budownictwa i architektury, przeprowadzimy wymiarowanie rysunku.

Wykorzystując funkcje wymiarowania liniowego i szeregowego, będziemy wymiarować rysunek w stosunku do kluczowych punktów, określając geometrię poszczególnych elementów budynku oraz samego obiektu.

W tym filmie przystąpimy do wydrukowania rysunku rzutu dachu budynku mieszkalnego jednorodzinnego objetego niniejszym opracowaniem.

Wydruk przygotujemy w standardowym formacie arkusza A2 o wymiarach 420x594 mm zgodnie z procedurą omówioną w II części kursu AutoCAD w budownictwie i architekturze.
