Name: AutoCAD w budownictwie i architekturze - II
Rating: 5.0 (1 reviews)

Czego się nauczysz?

Jak pracować na warstwach.
Poznasz skróty klawiszowe funkcji i narzędzi programu AutoCAD.
Jak wprowadzić rzędne wysokości poziomu na rzucie parteru.
Jak wykonać numerację pomieszczeń rzutu parteru.

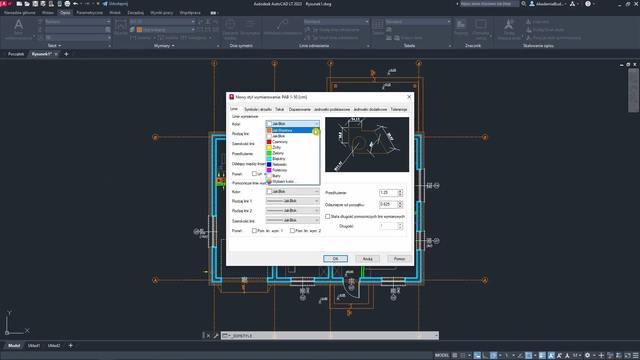

Jak utworzyć styl wymiarowania.
Jak wykonać szybkie wymiarowanie rysunku.
Jak utworzyć styl wielolinii odniesienia.
Jak wprowadzić wielolinie odniesienia wraz z opisem.
Jak utworzyć styl tabeli.
Jak wstawić tabele.
Jak zmierzyć powierzchnie pomieszczenia.
Jak modyfikować parametry utworzonych stylów.
Jak wykonać tabliczke rysunkową.
Jak przygotować rysunek do wydruku.
Jak narysować rzut parteru w programie AutoCAD.
Jak przenieść rysunek do pliku PDF.
Jak wydrukować rysunek w programie AutoCAD.
Jak tworzyć schludną i przejrzystą dokumentację projektowa 2D.

Program kursu

Rozwiń wszystko

Całkowity czas: 1:29:13

+ 1. Wstęp 0:01:15

+ 2. Wprowadzenie 0:01:26

W tym filmie omówię różnicę pomiędzy wersją programu AutoCAD, a AutoCAD LT .

+ 3. Rzędne poziomu posadzki i terenu 0:08:42

W tym filmie narysujemy i zaznaczymy rzędne poziomu posadzki i terenu.

+ 4. Numeracja pomieszczeń 0:05:27

W tym filmie zajmiejmy się nadaniem numerów poszczególnym pomieszczeniom.

+ 5. Wymiarowanie rysunku 0:15:51

W tym filmie zajmiemy się wymiarowaniem rysunku.

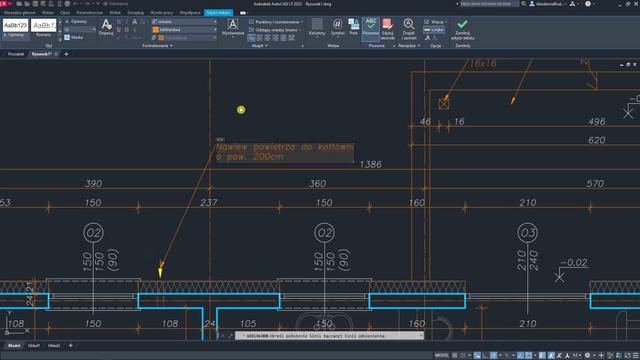

+ 6. Linie odniesienia 0:08:44

W tym filmie zajmiemy się wykonaniem linii odniesienia wraz z opisem elementów na rysunku.

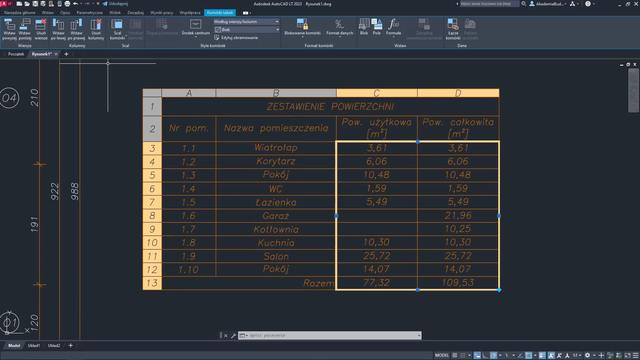

+ 7. Zestawienie powierzchni 0:15:48

W tym filmie zajmiemy się wykonaniem zestawienia powierzchni pomieszczeń parteru projektowanego budynku mieszkalnego jednorodzinnego.

+ 8. Modyfikacje rysunku 0:04:47

W tym filmie zajmiemy się wykonaniem modyfikacji na rysunku.

+ 9. Oznaczenie kierunku północnego 0:02:13

W tym filmie zajmiemy się wykonaniem oznaczenia kierunku północnego na rzucie parteru.

+ 10. Metryka projektu (tabliczka rysunkowa) 0:13:10

W tym filmie zajmiemy się wykonaniem metryki projektu na rysunku, inaczej nazywanej tabliczką rysunkową.

+ 11. Drukowanie rysunku 0:11:50

W tym filmie zajmiemy się przygotowaniem rysunku do wydruku oraz jego wydrukiem.

Załączniki

A-1 Rzut parteru — Pobierz plik (ZIP 335,1 KB)

Wymagania

Opanowane zagadnienia z kursu „AutoCAD w budownictwie i architekturze - I”.
Chęci, pozytywne nastawienie oraz zaangażowanie.
Podstawowa znajomość obsługi komputera.
Znajomość podstawowych pojęć budowlanych.

Opis kursu

W drugiej części kursu z serii "AutoCAD w budownictwie i architekturze" kontynuujemy wykonanie rysunku rzutu parteru budynku mieszkalnego jednorodzinnego rozpoczętego w części pierwszej.

Cały kurs składa się z 11 filmów. Jego celem jest nauczenie Was umiejętności obsługi programu AutoCAD. Dzięki mojemu doświadczeniu jako uprawniony projektantant w specjalności konstrukcyjno-budowlanej przedstawie Wam najważniejsze funkcje i narzędzia programu wykorzystywane w budownictwie i architekturze.

Na podstawie gotowego rysunku wykonanego w programie AutoCAD, dostępnego w materiałach do pobrania, przystąpimy do wykonywania opisów, wymiarowania i wydruku rysunku omawiając funkcje programu krok po kroku.

Podczas pierwszej lekcji wyjaśnię różnicę pomiędzy wersją programu AutoCAD, a AutoCAD LT .

W trakcie trwania kursu nauczę Was tworzyć i modyfikować elementy rysunku oraz zmieniać ich właściwości. Omówię w jaki sposób należy tworzyć style wymiarowania, wielololinii odniesienia i tabeli. Zaprezentuje Wam różne możliwości wprowadzenia opisów, a także wymiarownia rysunku za pomocą funkcji i narzędzi programu.

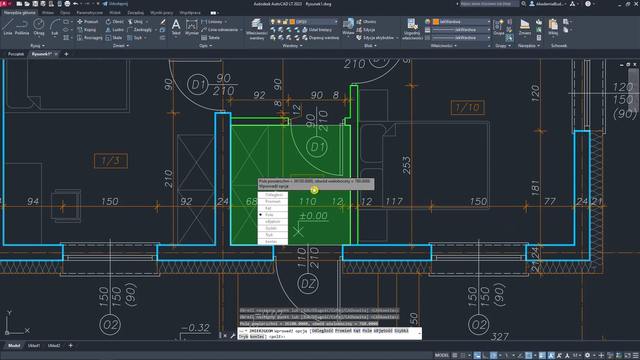

Wyjaśnię jak szybko i skutecznie dokoknać pomiaru pola powierzchni pomieszczeń na rysunku.

W końcowej fazie kursu przejdziemy do wykonania metryki projektu, czyli tak zwanej tabliczki rysunkowej oraz pokaże Wam w jaki sposób wydrukować rysunek w przyjętej skali.

Kurs dostarczy Wam solidną dawkę wiedzy z zakresu AutoCAD-a. Dzięki niemu nauczycie się obsługi programu AutoCAD oraz zdobędziecie umiejętność sprawnego tworzenia schludnej i przejrzystej dokumentacji projektowej 2D w architekturze oraz budownictwie.

O autorze kursu

Tomasz Meller

Jestem zawodowym korepetytorem z ponad 10-letnim doświadczeniem. Posiadam uprawnienie budowlane w specjalności konstrukcyjno-budowlanej. Pomagam rozwijać wiedzę, umiejętności oraz świadomość na temat projektowania i wykonywania obiektów budowlanych.
