Rzuty Monge’a – transformacja, przynależność, równoległość

Rozdział poświęcony jest podstawowym pojęciom używanym w rzutach Monge’a, takim jak rzutnie, widoki, odnoszące, transformacje. Przedstawia zasadę tworzenia widoków, zarówno dwóch podstawowych, z góry i z boku, jak i kolejnych.

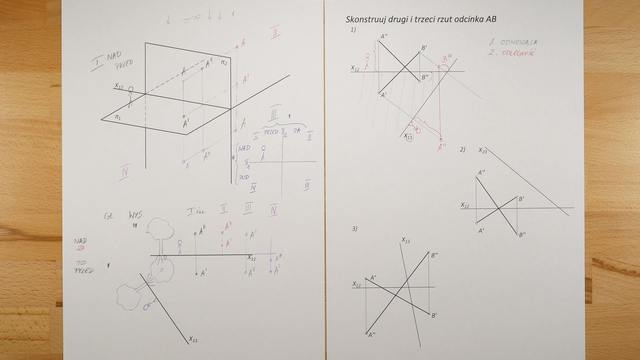

W filmie został przedstawiony podział przestrzeni na ćwiartki, sposób określania i zapisywania punktów należących do różnych ćwiartek, a także zasady stosowane przy transformacji odcinka, którego punkty znajdują się w różnych ćwiartkach przestrzeni.

Fragment pokazuje, na przykładzie transformacji bryły, jak ustalić widoczność w poszczególnych rzutach oraz w jakim widoku uzyskujemy rzeczywisty obraz elementu.

Film omawia szczególne i dowolne położenia płaszczyzny względem rzutni oraz różne sposoby definiowania płaszczyzny w widokach. Obrazuje płaszczyzny pionowo i poziomo rzutujące. Wprowadza pojęcie śladów płaszczyzny.

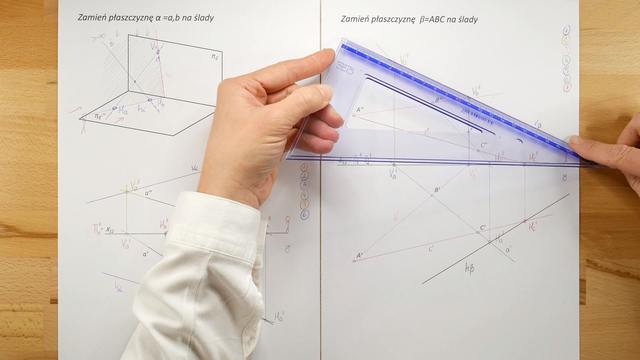

W filmie przedstawiony został sposób wyznaczania śladów, czyli krawędzi płaszczyzny z rzutniami, w przypadku, kiedy płaszczyzna zdefiniowana jest za pomocą punków lub prostych.

Fragment pokazuje różne możliwości rozwiązania tego samego zadania, które polega na wyznaczeniu śladów płaszczyzny zdefiniowanej w rzutach za pomocą punktu i prostej.

Rozdział omawia zasady przynależności. Pokazuje, jak znaleźć brakujący rzut elementu leżącego na dowolnie ustawionej płaszczyźnie zdefiniowanej w obu widokach.

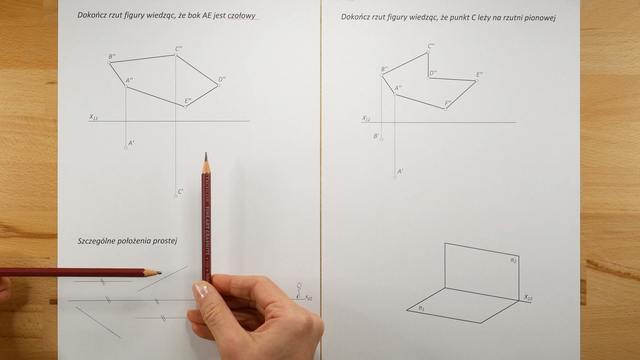

W odcinku został przedstawiony schemat, z którego korzystamy przy dokańczaniu brakującego rzutu figury, tak aby należała ona do jednej płaszczyzny. Dodatkowo wprowadzone zostały podstawowe pojęcia związane ze szczególnymi ułożeniami prostej w przestrzeni - proste czołowe, poziome, celowe i pionowe.

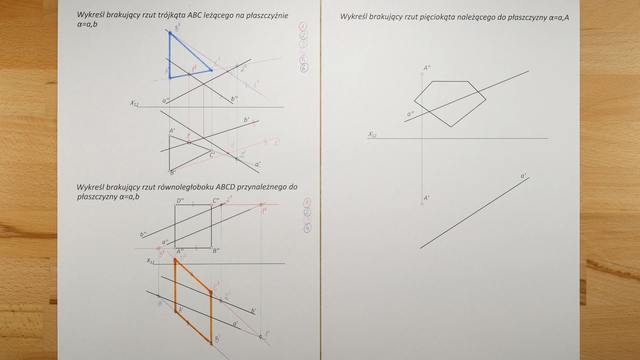

Film pokazuje kilka zadań, w których należy uzupełnić brakujący rzut elementu przynależnego, czyli leżącego na płaszczyźnie zadanej śladami.

Na przykładowym zadaniu zostały wytłumaczone różnice między elementami przynależnymi a równoległymi do siebie. W obydwu wariantach został wykorzystany ten sam rysunek zadania, jedynie polecenie uległo zmianie.

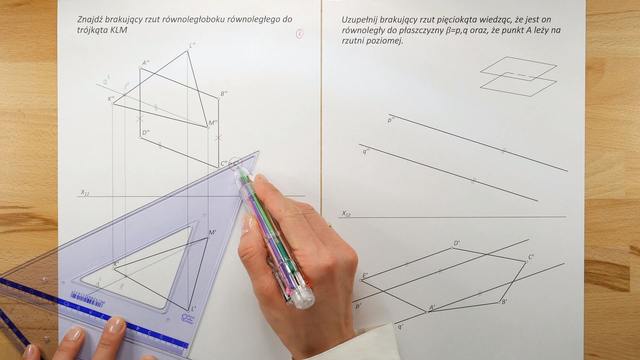

Dwa kolejne przykłady poświęcone równoległości mają na celu utrwalić schemat wykorzystywany przy tego typu zadaniach i zwrócić uwagę na nietypowe elementy, z którymi można się spotkać.

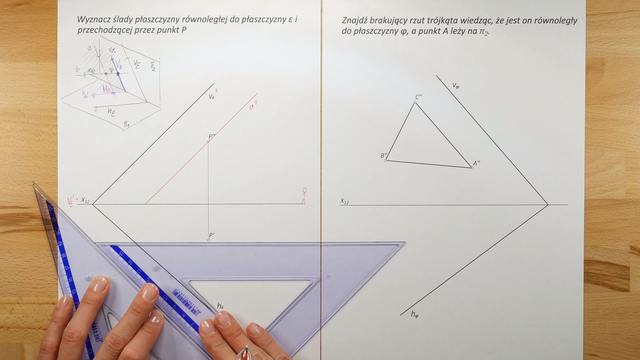

Rozdział omawia wcześniej już przedstawione zasady równoległości elementów na przykładach, w których jedna z płaszczyzn zadana jest w formie śladów, czyli krawędzi z rzutniami.
