Czego się nauczysz?
- Jak modelować i wyznaczyć reakcje w belkach wolno podpartych w różnych schematach obciążenia.
- Jak modelować i wyznaczyć reakcje w belkach jedno i dwu przegubowych (belkach Gerbera) w różnych schematach obciążenia.
- Jak wyznaczyć reakcje na przykładach belek zawieszonych na cięgnie czy też obciążonych ciężarem na bloczku.
- Jak praktycznie zastosować w modelach analizowanych belek różne typy podpór np.: łyżwy pionowe, łyżwy poziome itd.
- Jak prawidłowo wprowadzać zwolnienia na prętach w celu uzyskania przegubu wewnętrznego.
- Jak wyświetlić reakcje podporowe w globalnym oraz lokalnym układzie współrzędnych.
Program kursu
Rozwiń wszystkoCałkowity czas: 1:14:29
+ 1. Wstęp 0:01:21
W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce swobodnie podpartej przewieszonej przez jedną z podpór. Belka jest obciążona obciążeniem ciągłym jednorodnym, równomiernie rozłożonym, siłą skupioną pionową oraz momentem skupionym.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.
W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce jedno przegubowej (belce Gerbera) obciążonej siła skupioną pionową i siłą skupioną poziomą, momentem skupionym oraz obciążeniem ciągłym równomiernie rozłożonym.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

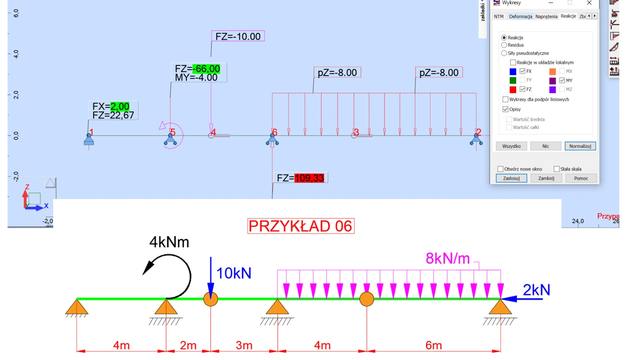

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce dwu przegubowej (belce Gerbera) obciążonej siła skupioną pionową (zlokalizowaną w przegubie) i siłą skupioną poziomą, momentem skupionym oraz obciążeniem ciągłym równomiernie rozłożonym przechodzącym przez jeden z przegubów.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej oraz funkcji edycyjnych. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

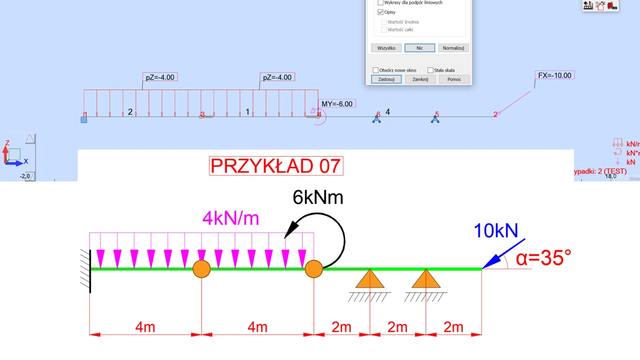

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce dwu przegubowej (belce Gerbera) wspornikowej, obciążonej siła skupioną działającą pod kątem, momentem skupionym w przegubie oraz obciążeniem ciągłym równomiernie rozłożonym przechodzącym przez jeden z przegubów.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia. Pokaże w jaki sposób zastosować obciążenie węzłowe obrócone o pewien kąt.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

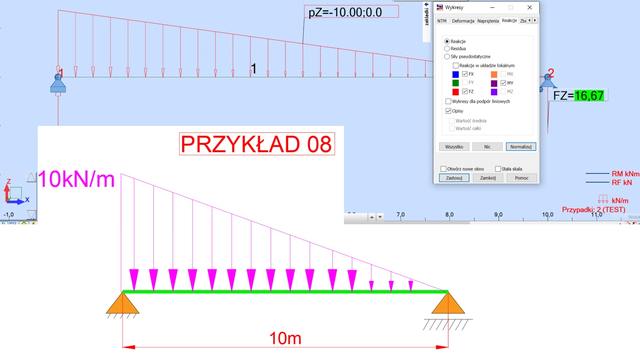

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w swobodnie podpartej obciążonej z użyciem obciążenia prętowego trójkątnego.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia. Pokaże, w jaki sposób zastosować obciążenie prętowe trójkątne.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

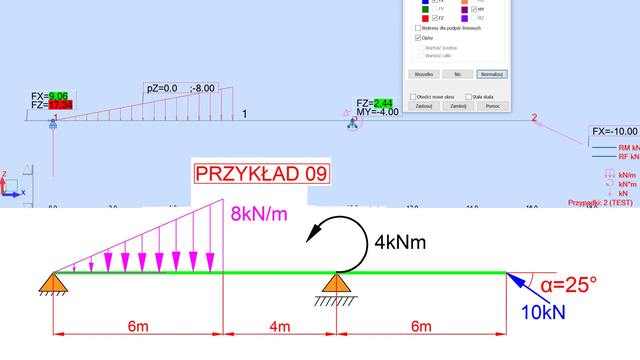

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce swobodnie podpartej obciążonej obciążeniem trójkątnym i siłą działającą pod kątem.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia. Pokaże, w jaki sposób zastosować obciążenie prętowe trójkątne oraz obciążenie węzłowe po kątem.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

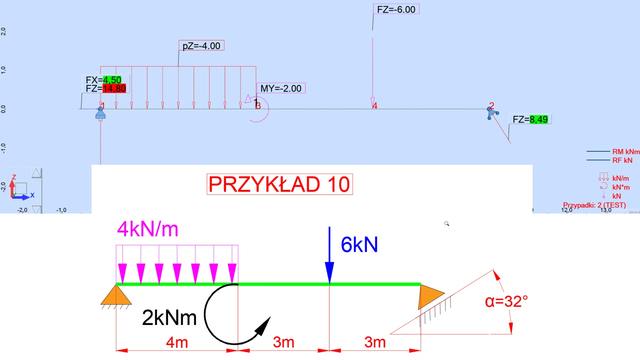

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce swobodnie podpartej obciążonej obciążeniem ciągłym równomiernie rozłożonym oraz podartej na podporze usytuowanej pod kątem do podłoża.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór w tym podpory obróconej o odpowiedni kąt zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe w globalnym i lokalnym układzie współrzędnych.

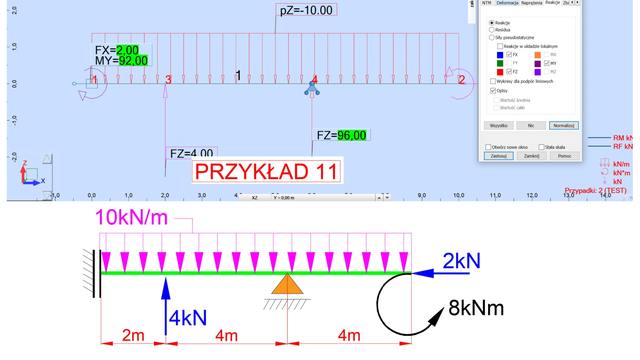

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych belki swobodnie podpartej obciążonej obciążeniem ciągłym równomiernie rozłożonym oraz podartą na podporze teleskopowej inaczej nazywanej łyżwą pionową.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór w tym podpory w formie łyżwy pionowej zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

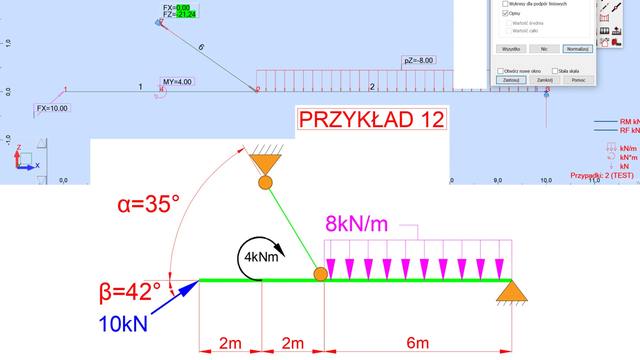

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych belki swobodnie podpartej obciążonej obciążeniem ciągłym równomiernie rozłożonym oraz siłą pod kątem, momentem węzłowym. Belka jest zawieszona na cięgnie (pręcie).
Zaczniemy od przygotowania geometrii korzystając z metody graficznej oraz funkcji obrotu. Korzystając ze zwolnień w pręcie wprowadzimy ciegno( pręt). Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe oraz siłę normalną występującą w cięgnie.

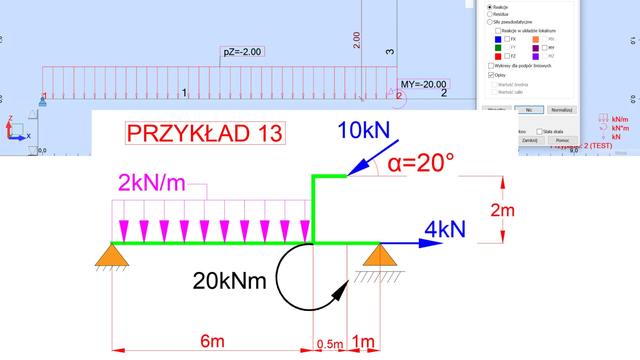

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych belki swobodnie podpartej obciążonej
siłą pod kątem umieszczoną na wysięgniku oraz obciążeniem ciągłym równomiernie rozłożonym.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej . Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

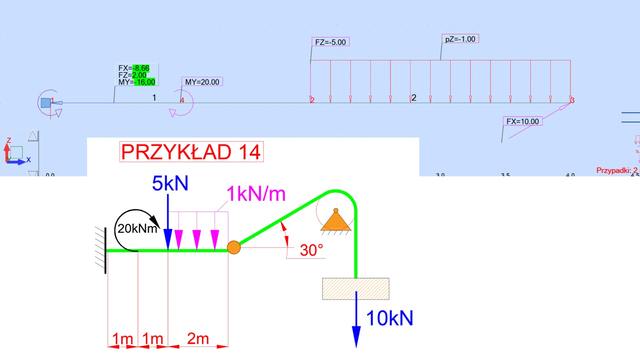

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych belki wspornikowej obciążonej ciężarem zawieszonym na lince przypiętej przegubowo do belki przechodzącej przez bloczek.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej . Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.
W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych belki jedno przegubowej (belka Gerbera) przewieszonej na podporach obciążonej obciążeniem trójkątnym, momentem węzłowym w przegubie oraz siłą skupioną.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej . Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

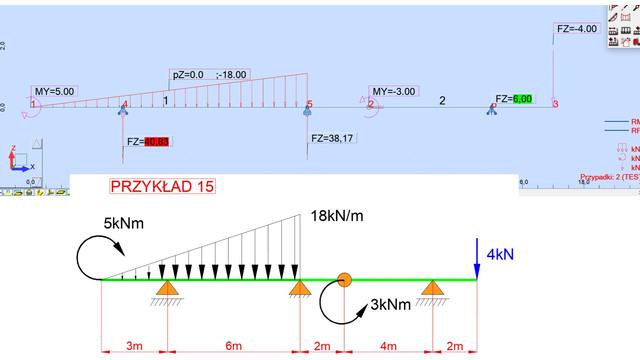

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych belki wolno podpartej przewieszonej na podporze obciążonej obciążeniem trójkątnym oraz obciążeniem ciągłym równomiernym na tym samym zakresie dodatkowo wprowadzono obciążenie momentem węzłowy.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej . Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy wszystkie obciążenia.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.
Załączniki
- Plik edycyjny RTD do przykładu nr 4 ver. 2023 — Pobierz plik (ZIP 83,9 KB)
- Plik edycyjny RTD do przykładu nr 5 ver. 2023 — Pobierz plik (ZIP 83,3 KB)
- Plik edycyjny RTD do przykładu nr 6 ver. 2023 — Pobierz plik (ZIP 84,4 KB)
- Plik edycyjny RTD do przykładu nr 7 ver. 2023 — Pobierz plik (ZIP 83,3 KB)
- Plik edycyjny RTD do przykładu nr 8 ver. 2023 — Pobierz plik (ZIP 81,7 KB)
- Plik edycyjny RTD do przykładu nr 9 ver. 2023 — Pobierz plik (ZIP 82,8 KB)
- Plik edycyjny RTD do przykładu nr 10 ver. 2023 — Pobierz plik (ZIP 82,6 KB)
- Plik edycyjny RTD do przykładu nr 11 ver. 2023 — Pobierz plik (ZIP 82,4 KB)
- Plik edycyjny RTD do przykładu nr 12 ver. 2023 — Pobierz plik (ZIP 84,9 KB)
- Plik edycyjny RTD do przykładu nr 13 ver. 2023 — Pobierz plik (ZIP 86,2 KB)
- Plik edycyjny RTD do przykładu nr 14 ver. 2023 — Pobierz plik (ZIP 82,7 KB)
- Plik edycyjny RTD do przykładu nr 15 ver. 2023 — Pobierz plik (ZIP 84,3 KB)
- Plik edycyjny RTD do przykładu nr 16 ver. 2023 — Pobierz plik (ZIP 82,5 KB)
- Graficzna prezentacja zakresu kursu — Pobierz plik (ZIP 623,9 KB)
Wymagania
- Znajomość kursu Autodesk Robot - reakcje w belkach - I.
- Podstawowa znajomość obsługi komputera.
- Matematyka na poziomie 2 klasy szkoły średniej.
- Chęci, pozytywne nastawienie i trochę zaangażowania :)
Opis kursu
Jest to druga część kursu obliczania reakcji podporowych w belkach wykorzystując program Autodesk Robot. Kurs ten stanowi integralną część kursu Autodesk Robot — reakcje w belkach — I. W kursie główny nacisk położono na praktykę i utrwalenie zdobytej wiedzy na 13 przykładach obliczeniowych.
Celem kursu jest nauczyć Was, w jaki sposób prawidłowo modelować belki jedno i dwu przegubowe (belki Gerbera), belki wspornikowe oraz wolno podparte przy różnych schematach obciążeń i jak prawidłowo odczytać reakcje podporowe w układzie globalnym bądź lokalnym podpory.
W pierwszym przykładzie modelujemy i wyznaczymy reakcje dla belki swobodnie podpartej przewieszonej przez podporę a w trzech kolejnych przykładach zapoznamy się z modelowaniem belek jedno i dwu przegubowych ( belek Gerbera) wykorzystując funkcje zwolnień na prętach.
Dalsza część kursu to kolejna masa przykładów, w których stosujemy różne typy obciążenia takie jak:
obciążenie węzłowe pod kątem , obciążenia liniowe trójkątne , liniowe jednorodne, liniowe trapezowe. Na przykładach pokazujemy jak modelować różnego rodzaju podpory w formie łyżwy pionowej, łyżwy poziomej, wspornika, podpory obróconej o dany kąt.
W ostatnich przykładach z kursu pokazujemy jak wyznaczyć reakcje podporowe dla belek zawieszonych na cięgnie, obciążonych siłą skupioną na wysięgniku czy w końcu obciążanej ciężarem na bloczku.
Jesteśmy pewni ,że po zapoznaniu z Naszym kursem nie będziesz miał już żadnych problemów z wyznaczeniem reakcji w belkach wykorzystując program Autodesk Robot.
