Autodesk Robot - reakcje w belkach - I

Kurs nauczy Was jak obliczać reakcje podporowe w belkach swobodnie podpartych korzystając z programu Autodesk Robot Structural Analysis.

Udostępnij:

Darmowy

Czego się nauczysz?

  • Jak stworzyć od A do Z pierwsze belki wolno podparte i wyznaczyć dla nich reakcje podporowe.
  • W jakim celu wykorzystuje sie program Autodesk Robot
  • Jak modelować geometrię wykorzystując metodę węzłową oraz graficzną.
  • Jak modyfikować geometrię wykorzystując funkcję podziału, przecięcia i obrotu.
  • Jak prawidłowo deklarować i zadawać typowe rodzaje podpór oraz zwolnień.
  • Jak wprowadzić obciążenia w formie sił węzłowych, momentów oraz linowych i trapezowych obciążeń prętowych.

Program kursu

Rozwiń wszystko

Całkowity czas: 1:33:13

+ 1. Wstęp 0:01:52

W pierwszym odcinku kursu online opowiem Wam kilka słów o programie Robot. Opowiem, do czego służy i gdzie możemy go wykorzystać. Przedstawię kilka modeli przestrzennych, aby zaprezentować jego możliwości. Film stanowi pewnego rodzaju wprowadzenie, które mam nadzieje pobudzi Wasz apetyt do opanowania obsługi programu Autodesk Robot.

W tym odcinku powiem gdzie można znaleźć i jak pobrać 30-dniowy program Autodesk Robot, który pozwoli Wam zrealizować wszystkie przykłady z naszego kursu. Dalsza część to omówienie interfejsu programu, czyli powiem w kilku slowach gdzie znajdziecie niezbedne ikonki i elementy występujące w programie.

W tym filmie przedstawię dwie podstawowe, wykorzystywane przeze mnie metody wprowadzania geometrii w programie Robot tj. metoda po współrzędnych oraz metoda graficzna. Opowiem, w jaki sposób wykorzystując te metody modelować pierwsze belki poziome oraz pochylone.

W tym filmie omawiam podstawowe metody edycji geometrii takie jak funkcja podziału na N części, podział w odległości oraz podział w odległości względnej. W dalszej części filmu omówię funkcje rotacji prętów oraz funkcje wzajemnego przecięcia dwóch prętów. Wszystkie zaprezentowane tu funkcje będą wykorzystywane w naszych przykładach obliczeniowych.

W tym filmie omawiam metodę modelowania podpór w programie Robot. Zaprezentuje, w jaki sposób ustawić prawidłowe parametry dla typowych rodzajów podpór występujących w konstrukcjach. Omówimy podporę przegubowo przesuwną, przegubowo nieprzesuwną, łyżwę pionową, łyżwę poziomą ,wspornik, utwierdzenie podporę przegubowo przesuwną (obróconą). Na końcu filmu mowie w jaki sposób modelować przeguby na prętach wykorzystując do tego celu funkcje zwolnienia.

W tym filmie przestawię trzy podstawowe typy obciążeń, które będziemy wykorzystywać w naszych przykładach obliczeniowych. Zaczniemy od obciążeń węzłowych w formie sił skupionych oraz momentów węzłowych w dalszej części opowiem o obciążeniach prętowych w formie obciążenia liniowego jednorodnego, oraz obciążenia trapezowego dwu- punktowego. Opowiem o zależności między globalnym układem współrzędnych a kierunkiem działania obciążenia czy zwrotem momentu.

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce swobodnie podpartej, która obciążona jest silami skupionymi pionowymi oraz silą skupiona pozioma.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy obciążenia skupione/ węzłowe.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce swobodnie podpartej przewieszonej przez jedną z podpór która obciążona jest silami skupionymi pionowymi ,silą skupiona pozioma oraz momentem skupionym wywołanym na skutek działania pary sił. Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpor zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy obciążenia skupione oraz moment.

W finalnej części lekcji  przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

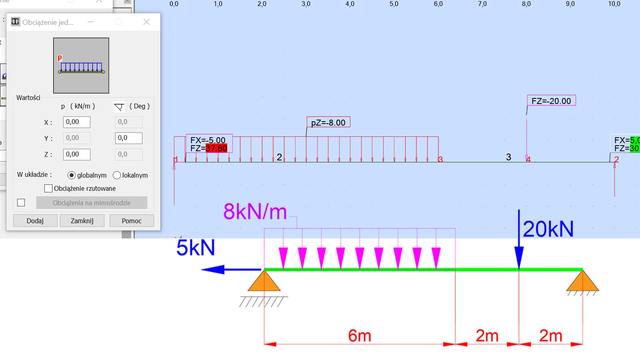

W tym odcinku kursu zajmiemy się wyznaczeniem reakcji podporowych w belce swobodnie podpartej, która obciążona jest silami skupionymi pionowymi, silą skupiona pozioma oraz obciążeniem ciągłym równomiernie rozłożonym.
Zaczniemy od przygotowania geometrii korzystając z metody graficznej. Kolejnym krokiem będzie wprowadzenie podpór zgodnie z przyjętym schematem, dodamy przypadek obciążeniowy TEST i wprowadzimy obciążenia skupione/ węzłowe oraz obciazenie liniowe na zakresie 6m.
W finalnej części lekcji przejdziemy do przeliczenia modelu i wyświetlimy dla niego wymagane reakcje podporowe.

Załączniki

Wymagania

  • Podstawowa znajomość obsługi komputera.
  • Matematyka na poziomie 2 klasy szkoły średniej.
  • Chęci, pozytywne nastawienie i trochę zaangażowania :)

Opis kursu

Jest to pierwsza część kursu obliczania reakcji podporowych w belkach swobodnie podpartych wykorzystując program Autodesk Robot.

Cały kurs składa się z 10 filmów, dostępnych do obejrzenia zupełnie za darmo. Celem kursu jest nauczyć Was, w jaki sposób prawidłowo modelować belki swobodnie podparte, stworzyć dla nich odpowiedni przypadek obciążeniowy, zadać obciążenia i po przeliczeniu modelu prawidłowo odczytać reakcje podporowe.

W pierwszych odcinkach kursu wyjaśnię Wam do czego wykorzystywany jest program Autodesk Robot, podam lokalizacje z ktorej możecie pobrac w pełni funkcionalną czasową wersię oprogramowania. Przedstawię kilka przykładów modeli przestrzennych, aby zaprezentować możliwości programu.

Kiedy będziemy mieli za sobą wstęp, przejdziemy do omówienia dwóch metod wprowadzania geometrii modelu tj. za pomocą współrzędnych oraz graficznie. Wykorzystując przykłady omówię podstawowe funkcje edycyjne, które pozwolą Wam stworzyć dowolny rodzaj belek.

Dalsza część to zagadnienia związane z modelowaniem typowych rodzajów podpór oraz zwolnień prętowych, a następnie przejdziemy do omówienia podstawowych typów obciążeń. Przedstawię Wam, w jaki sposób zadać w modelu obciążenia w formie sil węzłowych oraz momentów. Omówię również jak deklarować liniowe i trapezowe obciążenia prętowe.

Ostatnia część kursu to trzy przykłady obliczeniowe krok po kroku w celu wyznaczenia reakcji i utrwaleniu zdobytej wiedzy.

O autorze kursu

artur-skowronski-avatar

Artur Skowroński

Nazywam się Artur Skowroński. Jestem absolwentem Państwowej Szkoły Zawodowej w Ciechanowie na kierunku Inżynieria Produkcji a później Politechniki Łódzkiej na kierunku Konstrukcje Budowlane i Inżynierskie.
