Czego się nauczysz?
- Rozpoznawania i klasyfikowania podstawowych typów sąsiedztwa dachów
- Zasad określania przebiegu krawędzi w zależności od rodzaju sąsiada
- Jak i kiedy rysować krawędzie przy sąsiadach skośnych, narożnych o kącie wypukłym oraz przylegających
- Rozpoznawania przypadków szczególnych i wyjątków w wyprowadzaniu krawędzi
- Jak znaleźć wysokość wierzchołka dachu w miejscu styku z sąsiadem
Program kursu
Rozwiń wszystkoCałkowity czas: 1:45:23

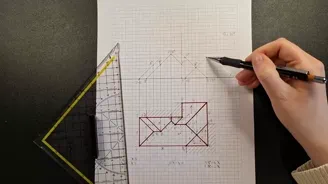

+ 1. Wstęp 0:00:43

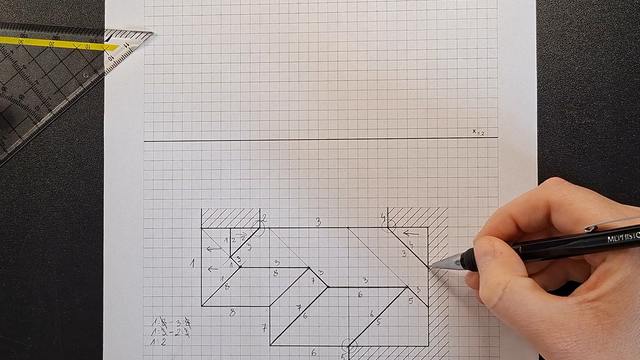

W pierwszym zadaniu rozwiążemy przykład dachu z dwoma sąsiadami - przylegającym i okalającym - oraz dowiemy się, jaka jest zasada prowadzenia krawędzi i połaci przy sąsiedzie.
W drugim zadaniu przedstawiony został przykład z dwoma sąsiadami narożnymi różniącymi się proporcjami długości odcinków przylegających do dachu. Pokazana zostanie istotna różnica w sposobie rozwiązywania widoku od przodu, czyli rzutu pionowego.

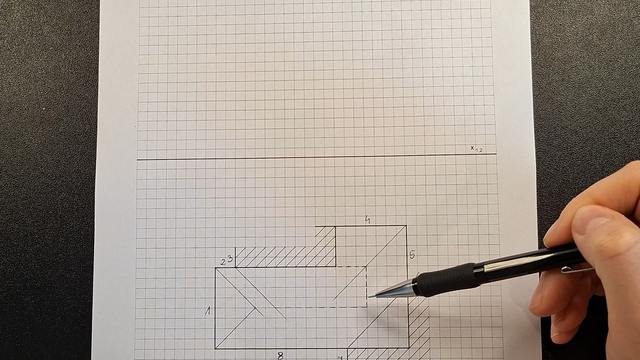

Trzecie zadanie przedstawia dach z sąsiadem o kącie wypukłym, tzw. wrzynającym się. W tym przykładzie występuje również sąsiad narożny, którego proporcje różnią się od tych przedstawionych w zadaniu drugim. Dzięki temu rozpatrzymy kolejny przypadek sąsiada narożnego.

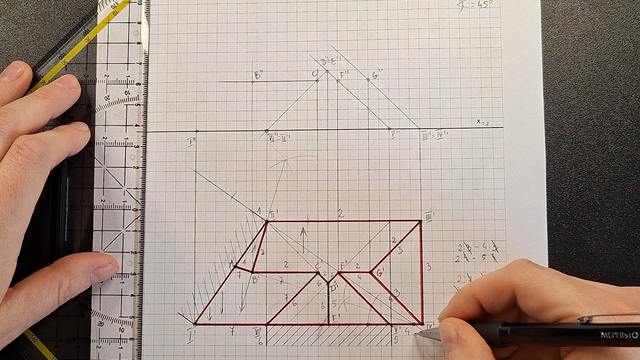

Ostatnie zadanie przedstawia dach zawierający skośną ścianę oraz sąsiada przylegającego do tej ściany. Nauczymy się, jak poprowadzić krawędzie, aby nie zalewać ścian sąsiada, oraz jak wyznaczać wysokości punktów w tym niestandardowym przykładzie.
Drugi sąsiad jest przylegający - zobaczymy, jak jego proporcje wpływają na przebieg kalenicy.
Załączniki
- Zadania do wydrukowania — Pobierz plik (ZIP 488,6 KB)
Wymagania

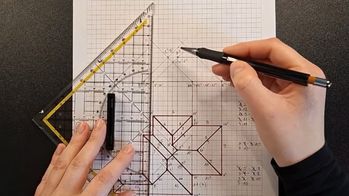

- Zaznajomienie z pierwszą częścią kursu: Geometria dachów w rzutach Monge’a – I
- Umiejętność samodzielnego rozwiązywania konstrukcji dachów bez sąsiada
- Podstawowa wiedza o rzutach prostokątnych
- Chęci, pozytywne nastawienie i trochę zaangażowania
- Przybory kreślarskie: linijka, ekierka 45 st., ekierka 30/60 st., cyrkiel
Opis kursu
Druga część kursu z geometrii wykreślnej w temacie dachów poświęcona jest konstrukcjom dachów z sąsiadem. Materiał krok po kroku wprowadza zagadnienia związane ze specyfiką ustalania przebiegu połaci na dachach, do których przylega sąsiedni, wyższy budynek.

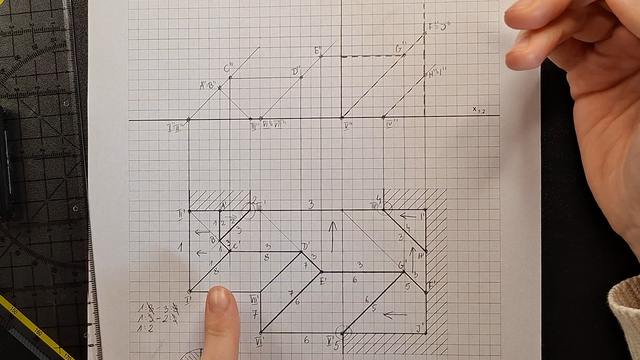

Nauczymy się prowadzić krawędzie i połacie tak, aby woda opadowa nie zalewała ścian sąsiada, lecz spływała do okapów naszego dachu. Kurs w przejrzysty sposób tłumaczy, jak narysować rzut pionowy, czyli jak wyznaczyć wysokości poszczególnych wierzchołków dachu, oraz jak analizować zadanie, aby prawidłowo rozwiązać widoczność.
W każdym z czterech przykładów pokazany został inny rodzaj sąsiada oraz przedstawiony sposób postępowania w zależności od układu i proporcji budynków.
Metoda rozwiązywania dachów została zaprezentowana w bardzo prosty i przystępny sposób, dzięki czemu bez problemu poradzisz sobie z zadaniami domowymi oraz egzaminem.
